直讀光譜儀日常的維護也對數據穩(wěn)定性很重要，下面是創(chuàng)想儀器根據我公司的直讀光譜儀整理的一份日常維護清單，根據這份清單我們便可對直讀光譜儀進行每日的維護操作了。
激發(fā)光源的維護
? ? ? 光源的穩(wěn)定性與直讀光譜分析至關重要；光源內積塵太多和空氣溫度較大時容易造成漏電或放電。所以我們應該定期進行清掃，吸去塵土。
光源模塊

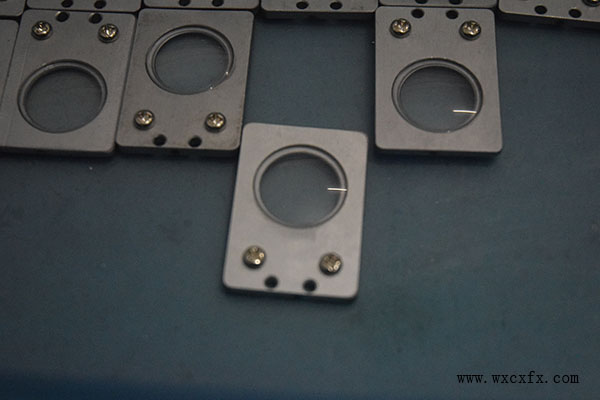

聚光透鏡的清理：
? ? ? ?聚光鏡是樣品被激發(fā)而發(fā)出的光進入分光儀的唯一通道，必須保持鏡面清潔干凈。但長期使用聚光鏡會受到污染，其外表面附著一層茶褐色物質，時間越長，沉積越厚。激發(fā)產生的金屬粉末也會粘附在透鏡的外表面上，降低光的透過率，可使全部元素的絕對光強降低，特別是遠紫外元素C，P，S更是明顯。可使元素的工作曲線斜率降低，分析靈敏度也下降，分析誤差增大。所以必需定期清理制度，多少時間清理一次，要看分析工作任務的多少，一般10—30天清理一次最好。具體清理辦法如下：
? ? ? ?首先準備好乙醚和乙醇(1：1)混合液，脫脂棉和透鏡紙，然后打開儀器前方的小門，旋轉緊固旋鈕松開壓緊板，然后向外用力抽出透鏡板，即可取下透鏡固定板，暴露出聚光鏡。暴露出聚光鏡的表面用脫脂棉，蘸上乙醚乙醇的混合液少許，從聚光鏡中心向外逐圈擦拭。如污染嚴重可用力多擦幾遍，直到擦去污物再用干棉花球擦去水印即可。
? ? ? ?注意：透鏡為加熱的元件，當心燙手！
? ? ? ?特別應該注意的，聚光鏡是石英材質的，不能用硬的物體(絕不能用金屬鑷夾棉花)，以免劃傷透鏡面。尤其有些分析氮元素的儀器，透鏡材料為MgF,質地較軟，而且極易潮解，必須使用溶劑丙酮擦拭。
? ? ? ?清理好的透鏡，不要用手指碰上，以免留下指印，影響光的透過率。
? ? ? ?其他光學元件光柵，反光鏡等處在真空室的保護下，受到污染的可能性很小，一般是不需要清理的。尤其是光柵元件，結構非常精密，價格非常貴重。一旦受到污染，必須邀請專業(yè)技術人員進行維修。

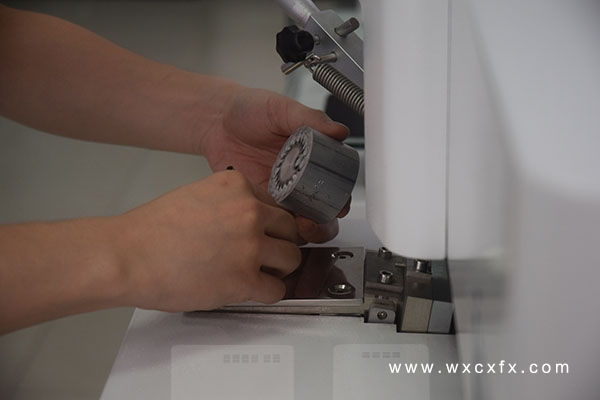

激發(fā)臺的清理：
? ? ? ?樣品在激發(fā)的過程中，產生大量的金屬蒸氣。一部分金屬蒸氣隨氬氣排出儀器外，剩余的一部分附著在火花室的內壁上，造成嚴重的污染。金屬和陶瓷墊片的反面也附著一層金屬化合物，還有大量粉末沉積在底部。這種嚴重的污染，使兩電極之間絕緣性能降低，影響激發(fā)效果。特別是激發(fā)含有低熔點元素的合金時，低熔點的金屬揮發(fā)物噴濺在火花室瓷絕緣套的軸表面。嚴重時可使兩極間直接短路，燒壞電極架的高壓絕緣部分，造成儀器不能工作、影響生產。
? ? ? ?清洗方法有兩種，一種是利用激發(fā)的間隙。發(fā)現(xiàn)火花室內壁粉末較多時，用鋼刷直接清掃，這時不必拆下蓋板，直接用鋼刷清理電極，清掃后要大流量沖洗吹出金屬粉末。如果火花室內壁污染嚴重時，要徹底清洗，要把電極蓋板拆下，將鎢電極拔掉，并用酒精、乙醚混合溶液清洗。一般低熔點金屬附著層是不易擦掉的，必須加氧化鈰或氧化鐵拋光粉，進行拋光后才能擦掉。清洗后，上好極蓋板，裝上清理好的電極，定好分析間隙的距離，用定距規(guī)，沖洗數分鐘，空燒激發(fā)試樣幾次，直至激發(fā)斑點呈凝聚放電為止。
電極的清理
? ? ? ?直讀光譜分析過程中使用的電極，根據分析材質的不同，使用鎢電極作為激發(fā)電極。在分析激發(fā)一次后，一般用管狀鎢絲刷輕輕刷下電極尖上的金屬粉末。在使用一段時間，電極尖端的附著物增加，影響分析間隙距離的變化，這時候需要清理一下鎢電極。鎢電極一般硬度大，用700號金相研磨砂紙，輕輕拋光一下表面層。清理完畢后，要量準分析間隙的距離。
電極架和電極的清理一般在激發(fā)300-500次時清理一次。最好與聚光鏡同時進行。
氬氣系統(tǒng)在出廠前的調試
? ? ? ?氬氣系統(tǒng)在出廠前已經調好，一般情況不易發(fā)生故障，但常期使用會使氣路控制元件堵塞；密封元件老化也會使管道漏氣，因此在使用半年左右，需要檢查一次。
精密度試驗
? ? ? ?同一塊樣品(均勻較好)，重復激發(fā)若干次，計算出該樣品各元素分析含量標準偏差和相對偏差，對儀器的整機性能的全面檢查，是否符合用戶訂貨的技術指標。
? ? ? ?精密度試驗數據反映生產廠儀器整機性能的技術指標。因此這項試驗是非常重要的。
以上就是創(chuàng)想儀器工程師整理的直讀光譜儀日常清理步驟。
