? ? ? ?在直讀光譜儀檢測系統中，最常用的就是光電倍增管PMT和CCD或ID，近年來又出現了CMOS，光電倍增管光譜儀，大家都比較熟悉，而對CCD和CID以及CMOS的概念可能就比較模糊了，這里我們光譜儀廠家——創想儀器GLMY就給大家簡單介紹下這三種檢測器的概念。

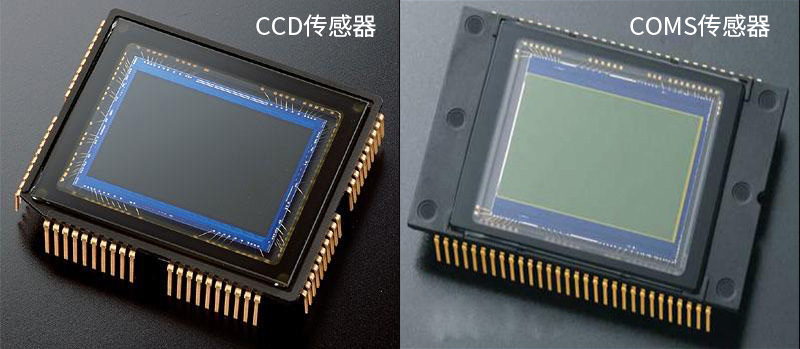

　　CCD，英文全稱：Charge-coupled Device，中文全稱：電荷耦合元件?？梢苑Q為CCD圖像傳感器。CCD是一種半導體器件，能夠把光學影像轉化為數字信號。 CCD上植入的微小光敏物質稱作像素（Pixel）。一塊CCD上包含的像素數越多，其提供的畫面分辨率也就越高。CCD的作用就像膠片一樣，但它是把圖像像素轉換成數字信號。CCD上有許多排列整齊的電容，能感應光線，并將影像轉變成數字信號。經由外部電路的控制，每個小電容能將其所帶的電荷轉給它相鄰的電容。

　　CID英文全稱：（charge injection device ），中文全稱：電荷注入檢測器(CID)。

直讀光譜儀檢測器

　　CID檢測器發明于1973年。CID 讀出方法是將電荷在檢測單元內部移動，檢測電壓的變化。

電荷注入檢測器原理，CID陣列上的每個像素可以單獨通過行列電極的電子標定指數來尋址。不像CCD(電荷耦合式設備)在讀書的時候會將像素中收集的電荷轉移，電荷不會在CID陣列的點到點轉移。在電荷信息包在獨立所選擇的像素中的電容之間移動的時候，和所存儲的信息電荷成正比的移位電流被讀取。移位電流被放大，轉換成為電壓，作為部分復合視頻信號或者數字信號輸送給外部世界。由于信號電平被測定以后電荷完整無缺的保留在像素中，所以其讀書是非破壞性的。要對新的幀進行幾分而清除陣列，每個像素上的行和列電極就會即可切換到接地釋放，或者“注射”電荷到底層。

?CMOS是Complementary Metal Oxide Semiconductor（互補金屬氧化物半導體）的縮寫。它是指制造大規模集成電路板片用的一種技術或用這種技術制造出來的芯片。是電腦主板上的一塊可讀寫的RAM芯片。因為可讀寫的特性，所以在電腦主板上用來保存BIOS設置完電腦硬件參數后的數據，這個芯片僅僅是用來存放數據的。CMOS傳感器的光信號采集方式為主動式，感光二極管所產生的電荷會直接由晶體管放大輸出。但CCD傳感器為被動式采集，需外加電壓讓每個象素中的電荷移動，而此外加電壓通常需要達到12~18V。高驅動電壓更使其功耗遠高于CMOS傳感器的水平，CCD發熱量比CMOS更大，對儀器的散熱/恒溫效果更苛刻。

?在今日，CMOS制造工藝也被應用于制作數碼影像器材的感光元件，尤其是片幅規格較大的單反數碼相機。

?以上就是直讀光譜儀中所說的CCD,CID以及CMOS檢測器的概念。
