? ? ? ??X熒光光譜儀的無損快速檢測特點(diǎn)被越來愈多的用戶所青睞，但是如果想要把X熒光光譜儀的功效發(fā)揮到極致，還是需要建立樣品庫的，雖然樣品庫的建立前期工作比較繁復(fù)，例如收集樣品，樣品分析，標(biāo)準(zhǔn)樣品制備等工作，但“建立好自己面向應(yīng)用的標(biāo)準(zhǔn)樣品庫，可以讓自己的檢測做到事半功倍的效果。
? ? ? ? 首先我們先來說下X熒光光譜儀的樣品制備和分析測試方法：

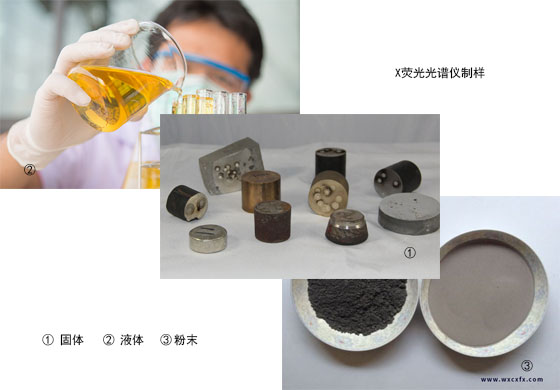

進(jìn)行x射線熒光光譜分析的樣品，可以是固態(tài)，也可以是水溶液。
樣品制備
? ? ? ? 無論什么樣品，樣品制備的情況對測定誤差影響很大。
? ? ? ? （a） ?對金屬樣品要注意成份偏析產(chǎn)生的誤籌；化學(xué)組成相同，熱處理過程不同的樣品，得到的計(jì)數(shù)率也不同；成份不均勻的金屬試樣要重熔，快速冷卻后車成圓片；對表面不平的樣品要打磨拋光；
? ? ? ? ? ( b ) ? 對于粉末樣品，要研磨至300目一400目，然后壓成圓片，也可以放人樣品槽中測定。對于固體樣品如果不能得到均勻平整的表面，則可以把試樣用酸溶解，再沉淀成鹽類進(jìn)行測定。
? ? ? ? ? ( c ) ? 對于液態(tài)樣品可以滴在濾紙上，用紅外燈蒸干水份后測定，也可以密封在樣品槽中?？傊?，所測樣品不能含有水、油和揮發(fā)性成份，更不能含有腐蝕性溶劑。
2、X熒光光譜儀定量分析
? ? ? ? ?X射線熒光光譜儀進(jìn)行定量分析的根據(jù)是元素的熒光X射線強(qiáng)度Ii與試樣中該元素的含量Ci成正比:Ii=Is×Ci式中Is為Ci=100%時，該元素的熒光X射線的強(qiáng)度。根據(jù)上式，可以采用標(biāo)準(zhǔn)曲線法、增量法、內(nèi)標(biāo)法等進(jìn)行定量分析。但是這些方法都要使標(biāo)準(zhǔn)樣品的組成與試樣的組成盡可能相同或相似，否則試樣的基體效應(yīng)是指樣品的基本化學(xué)組成和物理化學(xué)狀態(tài)的變化對X射線熒光強(qiáng)度所造成的影響?；瘜W(xué)組成的變化，會影響樣品對一次X射線和X射線熒光的吸收，也會改變熒光增強(qiáng)效應(yīng)。例如，在測定不銹鋼中Fe和Ni等元素時，由于一次X射線的激發(fā)會產(chǎn)生Nika熒光X射線，Nika在樣品中可能被Fe吸收，使Fe激發(fā)產(chǎn)生Feka。測定Ni時，因?yàn)镕e的吸收效應(yīng)使結(jié)果偏低，測定Fe時，由于熒光增強(qiáng)效應(yīng)使結(jié)果偏高。
X熒光光譜分析
? ? ? ? 3、X熒光光譜儀定性分析
不同元素的熒光x射線具有各自的特定波長或能量，因此根據(jù)熒光x射線的波長或能量可以確定元素的組成。如果是波長色散型光譜儀，對于一定晶面間距的晶體，由檢測器轉(zhuǎn)動的2e角可以求出x射線的波長入，從而確定元素成份。對于能量色散型光譜儀，可以由通道來判別能量，從而確定是何種元素及成份。但是如果元素含量過低或存在元素間的譜線干擾時，仍需人工鑒別。
? ? ? ? 首先識別出x光管靶材的特征x射線和強(qiáng)峰的伴隨線，然后根據(jù)能量標(biāo)注剩余譜線。在分析未知譜線時，要同時考慮到樣品的來源、性質(zhì)等元素，以便綜合判斷。以上就是關(guān)于X熒光光譜儀樣品制備和測試方法相關(guān)的內(nèi)容。歡迎大家關(guān)注我們無錫創(chuàng)想分析儀器官方網(wǎng)站了解更多。
