關于X熒光光譜儀X光管常見故障分析
故障一 ：X 射線管陽極靶面損壞
①?X 射線輸出量顯著下降，X 射線膠片感光度不足 ；
②??由于陽極金屬被高溫蒸發，可見玻璃壁鍍有薄薄的金屬層 ；
③??通過放大鏡，可見靶面有龜裂、裂紋及熔蝕等現象 ；
④?焦點嚴重熔化時濺落的金屬鎢可能使 X 射線管爆裂損壞。
解決方案
① 過負荷使用。有兩種可能 ：一種是過載保護電路失靈使一次曝光過載 ；另一種是多次曝光，造成累積性過載而熔化蒸發 ；
② 旋轉陽極 X 射線管轉子卡死或啟動保護電路出現故障，在陽極不轉動或轉速過低的情況下曝光，導致陽極靶面瞬間熔化蒸發 ；
③ 散熱不良。如散熱體與陽極銅體接觸不夠緊密或油垢過多。
?

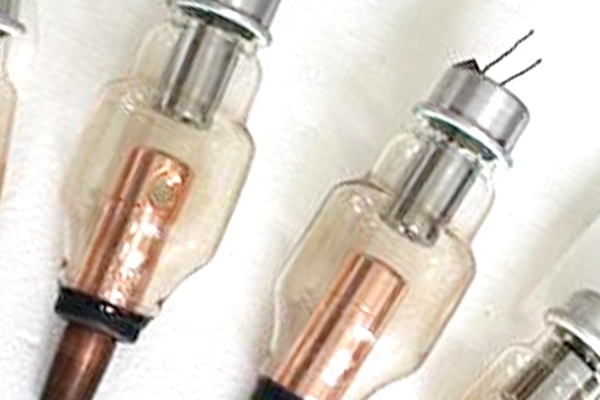

X熒光光譜儀之X射線管
故障二 ：旋轉陽極轉子的故障?
①?電路正常，但轉速明顯下降；靜轉時間短；曝光時陽極不轉動 ；
②??曝光時，管電流劇增，電源保險絲熔斷 ；陽極靶面某點被熔化。
解決方案
1.長期工作后導致軸承磨損變形及間隙改變，固體潤滑劑分子結構也會改變。
故障三 ：攝影沒有 X 線產生的故障
① 攝影也沒有 X 線產生。
解決方案
①若攝影也沒有 X 線產生，則一般先去判斷高壓是否能夠正常送至球管，直接在剛接燈泡
處測量電壓即可。以北京萬東為例，一般高壓變壓器初次級電壓比為 3:1000，當然注意機器事先預留下的空間。該空間主要由于電源、自耦變壓器等存在著內阻，曝光時損耗加大，從而導致的輸入電壓等下降的現象，該損耗與毫安選擇有關，毫安越大，損耗越大，則空載檢測電壓也應該越高。所以，當維修人員測量出的電壓超出 3:1000以外的一定范圍內數值也屬于正常，該超出數值與毫安選擇有關，毫安越大，此數值也越大。由此可判斷高壓初級電路是否有問題?。

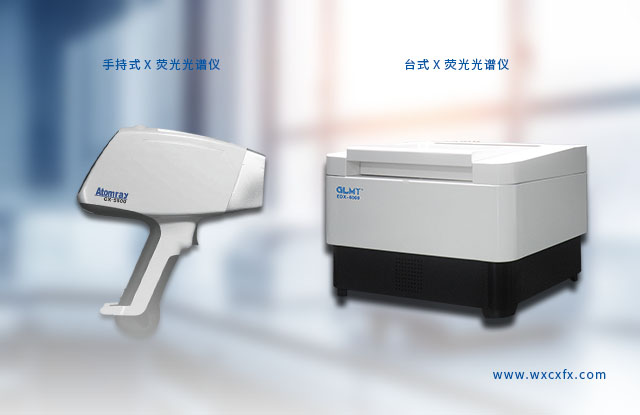

X熒光光譜儀系列
故障四 ：X 射線管燈絲開路
①?曝光時無 X 射線產生，毫安表無指示 ；
②??通過 X 射線管窗口可見燈絲不亮 ；
③?測量 X 射線管燈絲，阻值為無窮大。
解決方案
① X 射線管燈絲電壓過高，燒斷燈絲 ；
②X射線管真空度被破壞，大量的進氣使燈絲通電后迅速氧化燒斷。
