? ? ? ?我們知道在直讀光譜儀中，很多屬于帕邢龍格結構，那關于這個帕邢龍格結構您了解嗎？? ? ?你知道這個結構嗎？是不是所有的直讀光譜儀都使用這個結構，市場中還有哪些類似的結構呢？下面光譜儀廠家——創想儀器\GLMY小編來告訴你關于直讀光譜儀的帕邢龍格結構到底是什么。
? ? ? ?帕型-龍格結構一種光柵分光系統，包括刻有若干條閃耀角為θ的刻痕透射式閃耀光柵和微透鏡，其特征在于：所述微透鏡為微透鏡陣列。利用這種分光系統能夠得到特定波長的光強分布圖像，且單色光的能量集中，譜線寬度窄。對于直讀光譜儀器而言，分光系統的優越?jīng)Q定的元素準確性，能把相近的波長的光分出，就能相對減少干擾。這個結構是目前的直讀光譜儀器的常用結構。

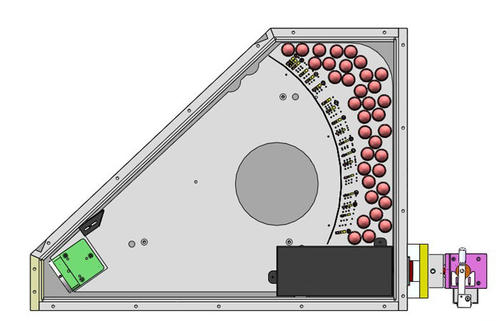

直讀光譜儀帕邢龍格結構
? ? ? ?微透鏡陣列是由許多形狀相同的微米尺寸小透鏡按一定規律排列而成的陣列，多數是按正方形排列。透鏡陣列標準品包含正方形微透鏡和六邊形微透鏡，子單元尺寸32μm-1500μm，焦距在0.8mm-50mm之間，微透鏡陣列一般應用在高靈敏度成像、激光勻化、分束、波前傳感、光束聚焦和準直等領域。
? ? ? ? 這種分光系統還可以由多種不同傾角的刻痕的透射式閃耀光柵和微透鏡陣列所組成，這樣可得到多幅特定波長的光強分布圖像。總之，光學系統帕邢-龍格結構凹面光柵，性能優越，全譜覆蓋，滿足客戶對全元素檢測的需求。直射式光學技術及采用MgF材料制作的光學器件，保證紫外區域的較佳性能。高分辯率多CMOS讀出系統，更低的暗電流，更好的檢出限，更高的穩定性，更強的靈敏度，滿足N的分析要求。
